Ethernet-APL – przyszłość komunikacji w automatyce procesowej
Przez wiele lat komunikacja w automatyce procesowej była ograniczona przez systemy magistralowe, takie jak FOUNDATION Fieldbus, PROFIBUS PA i HART, które nie zapewniały pełnej integracji z nowoczesnym Ethernetem i systemami IT.
Ethernet-APL (Advanced Physical Layer) został opracowany jako technologia umożliwiająca przeniesienie standardowego Ethernetu bezpośrednio do poziomu urządzeń polowych w automatyce procesowej. Dzięki temu możliwa jest komunikacja z czujnikami, przetwornikami i urządzeniami wykonawczymi bez stosowania bramek protokołów i wielowarstwowych konwersji sygnału.
Technologia ta bazuje na standardzie IEEE 802.3cg 10BASE-T1L, który umożliwia transmisję Ethernetu z prędkością 10 Mb/s full-duplex po jednej parze przewodów (Single Pair Ethernet) na odległość do 1000 m.
Jedną z kluczowych cech Ethernet-APL jest możliwość jednoczesnego przesyłania danych i zasilania tym samym przewodem, co znacząco upraszcza okablowanie w instalacjach przemysłowych i redukuje koszty infrastruktury.
Ethernet-APL został zaprojektowany z myślą o pracy w wymagających środowiskach przemysłowych, w tym w strefach zagrożonych wybuchem (Ex). Ograniczenie energii w linii transmisyjnej pozwala na bezpieczne stosowanie technologii w rafineriach, zakładach chemicznych, instalacjach LNG oraz na platformach offshore.
W efekcie Ethernet-APL umożliwia bezpośrednią komunikację Ethernet z poziomu urządzeń polowych, stanowiąc fundament dla cyfryzacji przemysłu, w tym rozwiązań IIoT, predykcyjnego utrzymania ruchu oraz Przemysłu 4.0.
Klasy zasilania i poziomy napięcia w Ethernet-APL
Ethernet-APL umożliwia jednoczesne przesyłanie danych i zasilania po jednej parze przewodów Single Pair Ethernet (SPE).
Sieć składa się z dwóch podstawowych segmentów:
- Trunk – główna magistrala zapewniająca komunikację na duże odległości oraz wyższy poziom zasilania
- Spur – odgałęzienia prowadzące bezpośrednio do urządzeń polowych, często w wykonaniu iskrobezpiecznym
Ethernet-APL wykorzystuje dwa poziomy sygnału:
- 1,0 Vpp – dla połączeń Spur w strefach Ex
- 2,4 Vpp – dla magistrali Trunk o większym zasięgu i odporności transmisji
Technologia definiuje również klasy zasilania (Class A, C, 3 i 4), które pozwalają dopasować poziom mocy do urządzeń — od prostych czujników po zaawansowane urządzenia Edge i systemy IIoT.
Elementy sieci Ethernet-APL
Podstawowymi elementami sieci Ethernet-APL są:
- przełączniki Ethernet-APL
- konwertery mediów
- okablowanie Single Pair Ethernet (SPE)
- urządzenia polowe
- bariery iskrobezpieczne
Przełączniki Ethernet-APL odpowiadają za komunikację i dystrybucję zasilania pomiędzy segmentami Trunk i Spur. W ofercie Omnitron Systems znajdują się przemysłowe przełączniki Ethernet-APL przeznaczone do pracy w wymagających środowiskach automatyki procesowej.
Konwertery mediów umożliwiają integrację segmentów SPE z infrastrukturą światłowodową. Rozwiązania Omnitron Systems pozwalają łączyć rozproszone instalacje w jedną spójną i odporną sieć przemysłową.
Urządzenia polowe obejmują m.in. przetworniki ciśnienia, temperatury, przepływomierze, analizatory oraz pozycjonery zaworów.

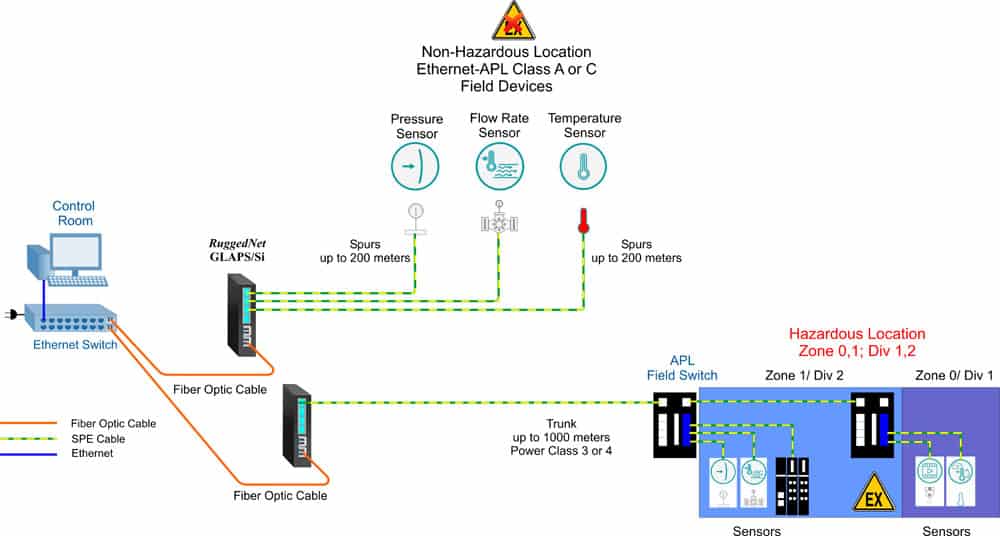

Architektura sieci Ethernet-APL
Ethernet-APL wykorzystuje architekturę Trunk–Spur, znaną z tradycyjnych systemów magistralowych.
Trunk stanowi główny szkielet komunikacyjny, natomiast Spur łączy bezpośrednio urządzenia polowe. Takie podejście umożliwia łatwą skalowalność systemu oraz obsługę dużej liczby urządzeń w rozległych instalacjach przemysłowych.
Na wyższych poziomach sieci segmenty Ethernet-APL są integrowane z przemysłowym Ethernetem poprzez przełączniki agregacyjne oraz infrastrukturę światłowodową, zapewniając komunikację między warstwą polową, sterownią i systemami IT.
Najważniejsze zalety Ethernet-APL
Ethernet-APL oferuje:
- komunikację na odległość do 1000 m
- transmisję danych i zasilania jedną parą przewodów
- natywną komunikację Ethernet bez gatewayów
- przepustowość 10 Mb/s
- łatwą integrację z systemami SCADA, DCS, IIoT i chmurą
- prostszą architekturę sieci
- niższe koszty instalacji i utrzymania
- możliwość stosowania standardowych mechanizmów cyberbezpieczeństwa (VLAN, ACL, monitoring)
Ethernet-APL a tradycyjne magistrale przemysłowe
W automatyce procesowej przez lata dominowały technologie takie jak FOUNDATION Fieldbus, PROFIBUS PA i HART. Choć są nadal stosowane, ich ograniczenia obejmują niską przepustowość oraz konieczność stosowania bram protokołów.
Ethernet-APL zapewnia:
- znacznie wyższą przepustowość
- natywny Ethernet aż do urządzeń polowych
- bezpośredni dostęp do danych diagnostycznych
- łatwiejszą integrację z systemami IT i IIoT
Przykładowe zastosowania Ethernet-APL
Ethernet-APL znajduje zastosowanie w:
- rafineriach i petrochemii
- przemyśle chemicznym
- energetyce
- gospodarce wodno-ściekowej
- przemyśle farmaceutycznym
- instalacjach LNG i offshore
Wyzwania i podsumowanie
Wdrażanie Ethernet-APL zazwyczaj odbywa się etapowo, równolegle z istniejącymi systemami magistralowymi.
Wymaga to:
- odpowiedniego planowania architektury sieci
- integracji systemów legacy
- wdrożenia cyberbezpieczeństwa
- przeszkolenia zespołów OT/IT
Ethernet-APL łączy zalety standardowego Ethernetu z wymaganiami automatyki procesowej, oferując komunikację i zasilanie w jednym przewodzie, duży zasięg oraz możliwość pracy w strefach Ex.
Stanowi fundament dla nowoczesnych systemów automatyki, IIoT oraz Przemysłu 4.0.
Kompletną infrastrukturę dla Ethernet-APL — obejmującą przełączniki Ethernet-APL, przemysłowe przełączniki Ethernet, konwertery mediów oraz rozwiązania światłowodowe — oferuje Omnitron Systems, umożliwiając budowę skalowalnych i niezawodnych sieci przemysłowych.
